廊坊國泰化工建材有限公司

1,金屬纏繞墊片

 廊泰牌lt-099金屬纏繞墊為半金屬密合墊中回彈性最佳的墊片HG 20610-1997 鋼制管法蘭用纏繞式墊片 （歐洲體系），由V形或W形薄鋼帶與各種填充料（石墨、石棉、四氟）交替纏繞而成，其結構密度可依據不同的鎖緊力要求來制作，并利用內外鋼環來控制其最大壓緊度，墊片接觸的法蘭密封面的表面精度要求不高。特別適用于負荷不均勻、接合力易松弛，溫度與壓力周期性變化、有沖擊或震動的場合。是閥門、泵、換熱器、塔、人孔、手孔等法蘭連接處的靜密封原件，廣泛地用于石化、機械、電力、冶金、造船、醫藥、原子能和宇航等部門。

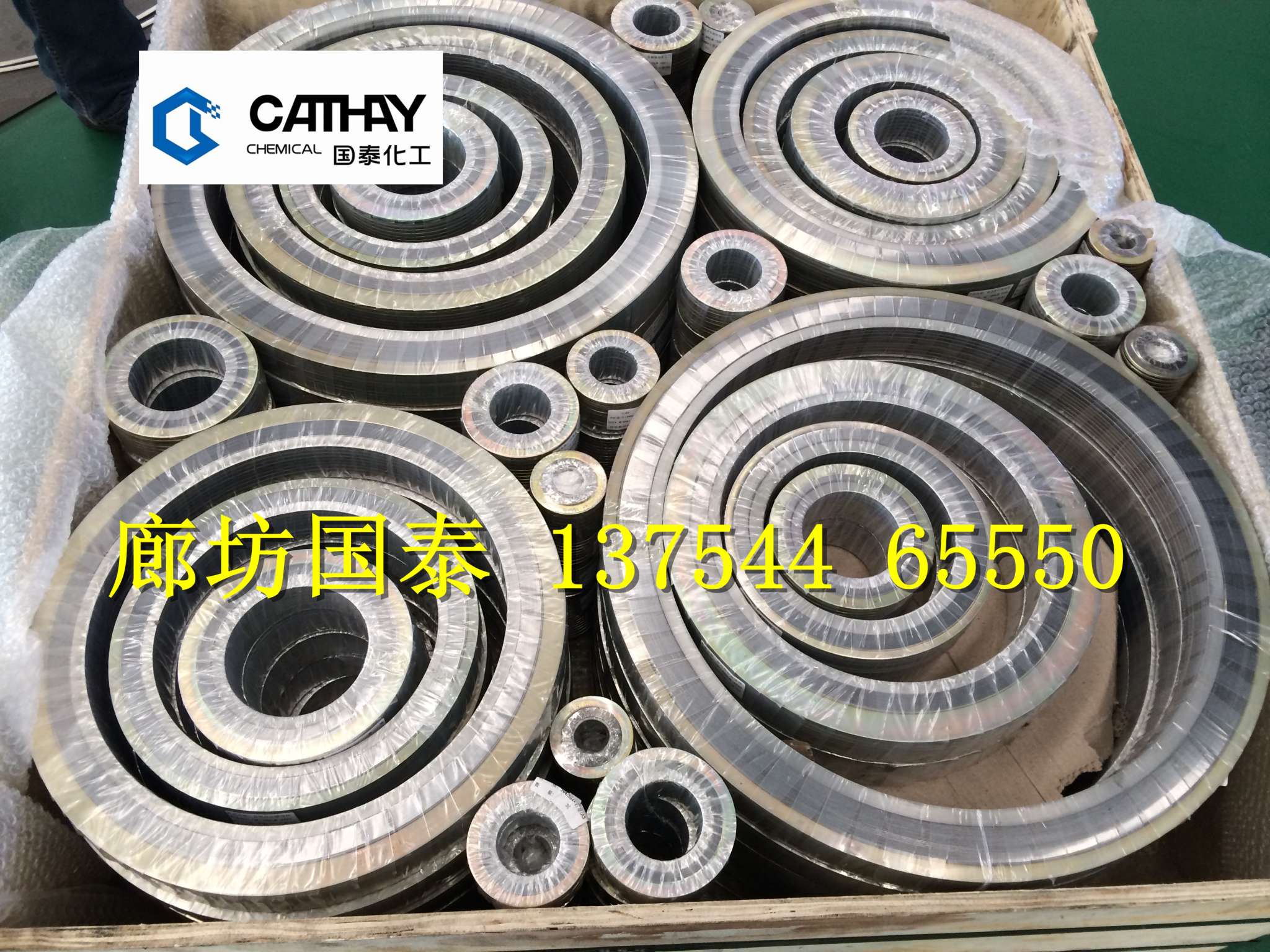

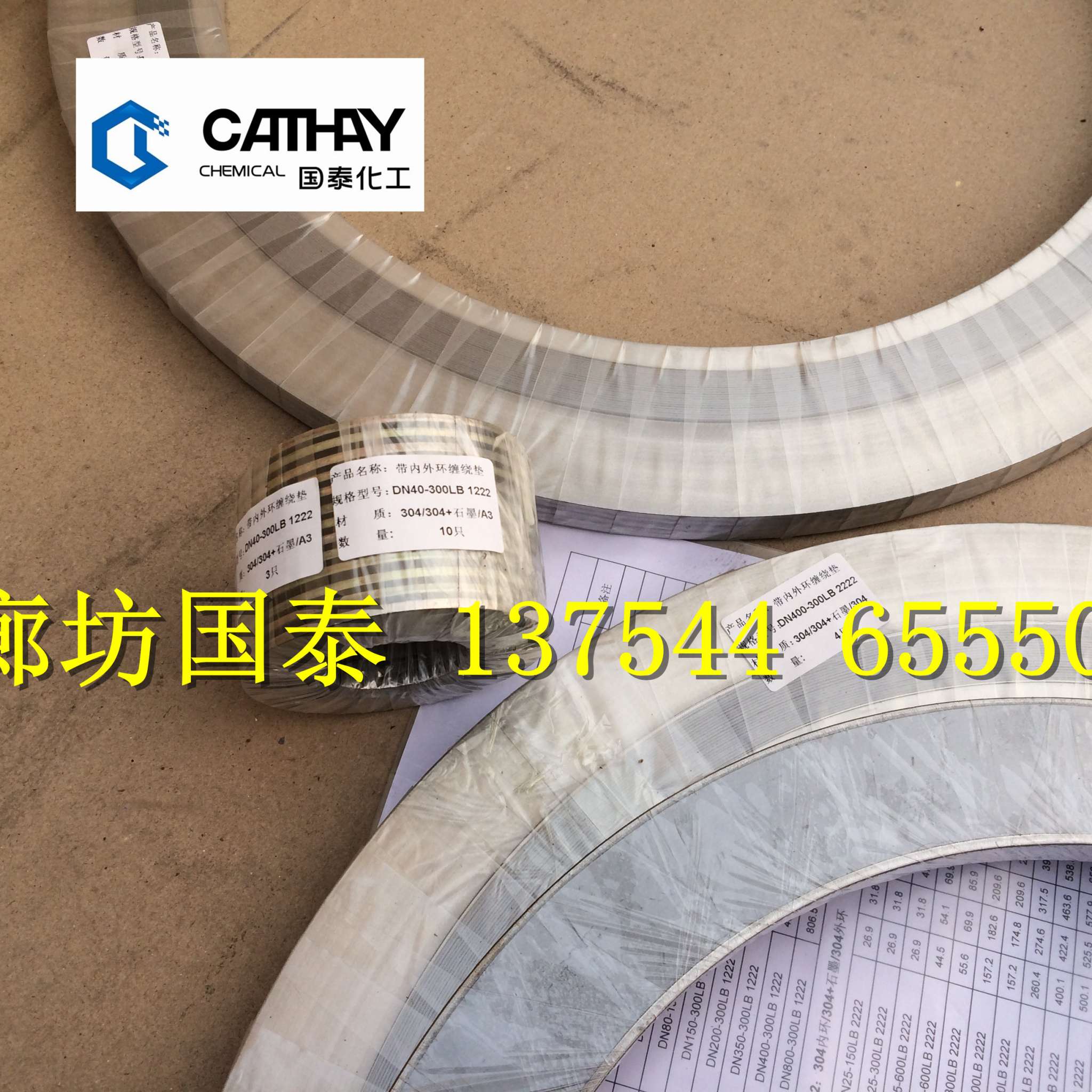

　　廊泰牌lt-099金屬纏繞墊種類：基本型金屬纏繞墊、帶外環金屬纏繞墊、帶內環金屬纏繞墊、帶內外環金屬纏繞墊、換熱器用（帶筋）、異形金屬纏繞墊。

　　　廊泰牌lt-099金屬纏繞墊片（基本型）采用優質SUS304、SUS316（“V”形或“W”形) 金屬帶及其它合金材料與石墨、石棉、聚四氟乙烯、無石棉等軟性材料相互重疊螺旋纏繞而成，在開始及末端用點焊方式將金屬帶固定。

　　廊泰牌lt-0991金屬纏繞墊片.金屬帶材料

　　A. 采用厚度為0.15mm~0.25mm的08F，0Cr13, 0Cr18Ni19Ti, 0Cr18Ni9Ti, 00Cr18Ni10, 0Cr18Ni12Mo2Ti, 00Cr17Ni14Mo2等冷軋鋼帶，或由供需雙方協商 確定。

　　B. 金屬帶為預成型的V型或W型窄帶，表面應光滑.潔凈，不應有粗糙不平.裂紋.劃傷.凹坑及銹斑等缺陷

　　C.不銹鋼的硬度值 HV≤200

　　D.一般的鋼帶的寬度是3.2mm,4.5mm.8mm

　廊泰牌lt-0992. 非金屬帶材料

　　A 非金屬填充為特制的石棉帶，柔性石墨帶，聚四氟乙烯帶，非石棉纖維帶，陶瓷纖維及云母帶等。帶的厚度為 0.3-1.0mm。

　　B. 特制石棉燒失量必須≤25%

　　C. 非金屬帶的氯離子含量≤100PPM

　　D.各類介質及各種非金屬帶的推薦使用溫度及壓力

　　E.一般的鋼帶的寬度是3.2mm,4.5mm.8mm

　　廊泰牌lt-099金屬纏繞墊片使用溫度：

　　石墨金屬纏繞墊片使用溫度-200-850℃

　　石棉金屬纏繞墊片使用溫度-200-500℃

四氟金屬纏繞墊片使用溫度-200-260℃

廊泰牌lt-099金屬纏繞墊片是由V形或W形不銹鋼帶和非金屬填充料疊合，螺旋卷繞，始末端點焊而成，具有良好的壓縮回彈性，適用于溫度、壓力交變劇烈的密封部位，是管道、閥門、泵、換熱器、塔、人孔、手孔等法蘭連接處的靜密封元件。廣泛應用于石化、機械、電力、冶金、造船、醫藥、原子能和宇航等部門。

廊泰牌lt-099材質選擇:

一般內環材質同鋼帶，以滿足介質及工況要求為可。

外環材質同管道及相應設備外殼，碳鋼外環較為經濟。

廊泰牌lt-099金屬纏繞墊片產品標準：

我們能按照ANSI B 16.20，MSS SP-44，API 605，DIN，JIS，JPI，BS 1560，JG/T，GB/T，HG，SH等標準生產?；蛘哂捎脩艟唧w注明要求。如墊片用在換熱器上且帶有筋條時，請提供具體的圖紙

具體訂單，應注明具體的材質、所用標準、公稱通徑DN、壓力等級PN，

或注明具體尺寸：

D1：內環內徑；D2：內環外徑；D3：外環內徑；D4：外環外徑

廊泰牌lt-099金屬纏繞墊片寫法：D1×D2×D3×D4墊片默認厚度為4.5mm，環為3mm。
